【SIWSN-SYX-0100】传感网教学平台_深圳尚信物联有限公司-物联网设备和解决方案提供商

传感网教学平台（SIWSN-SYX-0100）依据目前物联网实验室建设的最新要求，吸收国内、国外同类产品的优点，充分考虑高校
传感网教学的特点精心研制而成。该平台集成多种传感器模型以及多种无线组网模式，提供了众多实验例程和典型应用，便
于学生熟悉和掌握传感网的原理和实际应用。

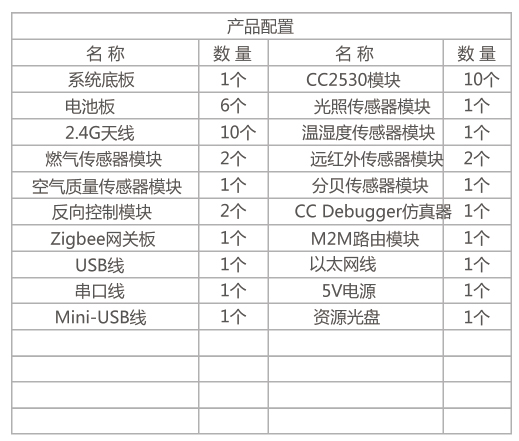

　　传感网教学平台包括硬件设备、软件资源、实验资源三大部分。实验资源包括基于CC2530的基础实验、TinyOS实验、
Zstack实验、传感器信息采集实验、短距离通讯实验、及上位机软件交互控制实验等，可以完全满足物联网相关专业的教学
科研需求。


产品用途：
1、基础实验 2、课程设计 3、科技创新	4、竞赛活动 5、毕业设计 6、专业认识

适用课程专业：
1、物联网工程专业 2、软件工程专业 3、计算机专业 4、嵌入式专业 5、楼宇智能化工程专业	6、现代物流专业 7、自动化专业 8、现代化农业专业 9、智能交通专业 10、公共卫生与远程医疗专业

产品特性：
全流程科研教学平台（射频识别+传输+反向控制）全方位的技术探索体验平台（RFID+Zigbee+ARM）模块化硬件设计,接口丰富,便于二次开发全配套教学科研用书,行业实训资源,开发工具及技术培训支持服务


硬件资源：
CC2530模块
1、使用TI当下主流 Zigbee解决方案中推荐的处理CC2530，内置增强型8051单片机,含有丰富的 I/O端口、内置温度传感器、 A/D和各种常用外围接口(定时器、UART、DMA、中断)；

2、符合IEEE802.15.4/ZigBee 标准规范，频段范围 2405M-2480M可自由在 16个频段间切换；

无线数据传输速率为 250 kb/s；

具有片内256K的可编程Flash，和8K 的RAM；

工作电压3.0V-3.6V，超低功耗，支持休眠及唤醒功能

支持专门为无线传感器网络设计的 TinyOS操作系统；

兼容XMesh网状协议和 ZigBee标准协议，支持 Z-MAC （集成CSMA、TDMA机制）、X-MAC 等，可方便快速进行二次开发；

基于IAR或Keil集成开发环境的工程仿真调试环境；

支持路由中继功能、网络节点自动修复功能；

可外接配合多种传感器节点模块，进行温湿度、压力、加速度、光感应、声音检测数据采集等。


系统底板-接口：
1、9个完全对称的节点板接口插件； 2、1个标准mini-USB仿真器接口。 3、1个串口 4、1个USB Slave接口

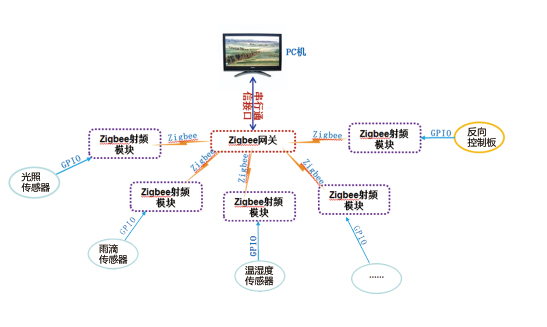

Zigbee网关板：
1、1个小液晶屏 2、1个可调电阻旋钮 3、1个RS485接口 4、1个RS232接口 5、1个串行接口转USB接口 6、两个2*20标准剪牛接口

电池板：
1、2个完全对称的CC2530模块插件接口； 2、3个LED灯和1个电源指示灯 3、2个20Pin的1.27 接口排针，连接了CC2530模块的； 4、2个5号电池供电盒，可实现电池供电； 5、1个标准mini-USB仿真器接口。

反向控制I模块：

1、接口：防反插设计标准简牛接口。
2、1个完全对称的CC2530模块插件接口；
3、1个标准mini-USB仿真器接口。
4、9个LED灯
5、1个步进电机
6、1个数码管
7、1个蜂鸣器

反向控制II模块：

1、1个标准简牛接口，
2、个标准mini-USB仿真器接口，
3、个步进电机，
4、个数码管，
5、个蜂鸣器，
6、1个直流电机，
7、1个带常开和常闭输出的继电器。

仿真器：

CC Debugger为Zigbee多功能仿真/调试工具，主要用于调试和仿真TI公司推出的 RF 片上系统，并可利用使用 TI的SmartRF Flash Programmer软件对TI的 RF_SoC芯片进行编程，同时与IAR Embedded Workbench for 8051编译开发环境实现无缝连接，实现对TI的RF_SoC芯片进行调试。


系统底板-接口：
1、9个完全对称的节点板接口插件； 2、1个标准mini-USB仿真器接口。 3、1个串口 4、1个USB Slave接口

2.4G RFID读写模块（也可以做网关板）：
1、1个RS232转USB 接口； 2、7个的按键(上下左右、确认、取消、重启)； 3、128*64 图形LCD 显示屏 4、1个CC2530模块的接口插件 5、1个标准mini-USB程序下载及仿真接口； 6、4个GPIO接口的 LED 7、1个精密可调电位器，可进行 ADC转换 8、1个串行接口，用于接 PC机或是其他设备

2.4G RFID有源标签（也可以做电池板）：
1、2个完全对称的CC2530模块插件接口； 2、3个GPIO LED灯和1个电源指示； 3、2个2*10的1.27 接口排针，连接了CC2530模块的 4、2个5号电池供电盒，可实现电池供电；
5、具有片内256K的可编程Flash，和8K 的RAM；

传感器模块：
1、光照传感器模块 2、温湿度传感器模块 3、燃气传感器模块 4、远红外传感器模块 5、空气质量传感器模块 6、分贝传感器模块

M2M通信模块 ( 网络节点 )：
1、M2M模块使用华为公司出产的MG323模块，该模块支持GSM850/900/1800/1900MHZ四个频段，最大发射功率：EGSM900/ GSM850 Class4(2W)，GSM1800/GSM1900 Class1(1W)。支持协议：GSM/GPRS Phase2/2+。支持GSM 标准AT 命令、V.25 AT命令、华为扩展的 AT 命令，内嵌了TCP/IP协议； 2、1个30Pin拓展插槽； 3、1个电源指示灯; 4、1个工作状态信号LED；

软件资源：
传感器教学平台软件
1、PC端上位机监控软件 2、TinyOS底层开发包 3、ZStack底层开发包

软件资源：
传感器教学平台软件
1、PC端上位机监控软件 2、TinyOS底层开发包 3、ZStack底层开发包
