【SIEMB-SYX-0100】嵌入式教学平台

嵌入式教学平台（SIEMB-SYX-0100）是一款高性能的四核Cortex A9芯片(三星Exynos4412)作为主处理器的嵌入式系统板，运行主频可高达1.5GHz，Exynos4412内部集成了Mali-400 MP高性能图形引擎，支持3D图形流畅运行，并可播放1080P大尺寸高清视频。提供了众多实验例程和典型应用，便于学生熟悉和掌握嵌入式的原理和实际应用。

产品介绍
配套产品
相关文档
同类产品

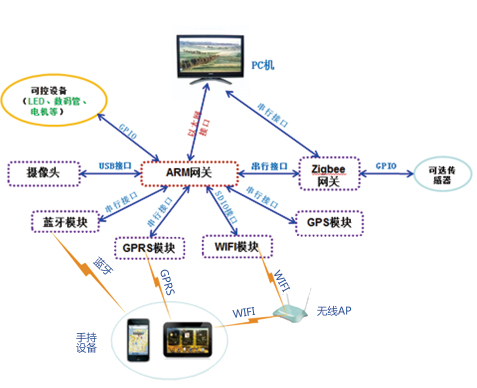

产品总体架构介绍：

嵌入式教学平台（SIEMB-SYX-0100）是一款高性能的四核Cortex A9芯片(三星Exynos4412)作为主处理器的嵌入式系统板，运行
主频可高达1.5GHz，Exynos4412内部集成了Mali-400 MP高性能图形引擎，支持3D图形流畅运行，并可播放1080P大尺
寸高清视频。，提供了众多实验例程和典型应用，便于学生熟悉和掌握嵌入式的原理和实际应用。
　　嵌入式教学平台包括硬件设备、软件资源、实验资源三大部分。实验资源包括基于Exynos4412的基础实验、Linux实
验、Android实验,短距离无线通信实验、单片机实验、传感器实验、RFID实验及ARM上位机软件交互控制实验等,可以完全
满足嵌入式或物联网相关专业的教学科研需求。


产品用途：
1、基础实验 2、课程设计 3、科技创新	4、竞赛活动 5、毕业设计 6、专业认识

适用课程专业：
1、物联网工程专业 2、软件工程专业 3、计算机专业 4、嵌入式专业 5、楼宇智能化工程专业	6、现代物流专业 7、自动化专业 8、现代化农业专业 9、智能交通专业 10、公共卫生与远程医疗专业

产品特性：
全流程科研教学平台（射频识别+传输+反向控制）全方位的技术探索体验平台（RFID+Zigbee+ARM）模块化硬件设计,接口丰富,便于二次开发全配套教学科研用书,行业实训资源,开发工具及技术培训支持服务


硬件资源：
CC2530模块
1、使用TI当下主流 Zigbee解决方案中推荐的处理 CC2530，内置增强型8051单片机,含有丰富的 I/O端口、内置温度传感器、 A/D和各种常用外围接口(定时器、 UART、DMA、中断)；

2、符合IEEE802.15.4/ZigBee 标准规范，频段范围 2405M-2480M可自由在 16个频段间切换；

3、无线数据传输速率为 250 kb/s；

4、具有片内256K的可编程Flash，和8K 的RAM；

5、工作电压3.0V-3.6V，超低功耗，支持休眠及唤醒功能

6、支持专门为无线传感器网络设计的 TinyOS操作系统；

7、兼容XMesh网状协议和 ZigBee标准协议，支持 Z-MAC （集成CSMA、TDMA机制）、X-MAC 等，可方便快速进行二次开发；

8、基于IAR或Keil集成开发环境的工程仿真调试环境；

9、支持路由中继功能、网络节点自动修复功能；

10、可外接配合多种传感器节点模块，进行温湿度、压力、加速度、光感应、声音检测数据采集等。


系统底板-接口：
1、9个完全对称的节点板接口插件； 2、1个标准mini-USB仿真器接口。 3、1个串口 4、1个USB Slave接口

传感器模块：
1、光照传感器模块 2、温湿度传感器模块

电池板：
1、2个完全对称的CC2530模块插件接口； 2、3个LED灯和1个电源指示灯 3、2个20Pin的1.27 接口排针，连接了CC2530模块的； 4、2个5号电池供电盒，可实现电池供电； 5、1个标准mini-USB仿真器接口。

系统核心板-Cortex A9系统

1、CPU：Exynos4412、Cortex A9系列、主频 1.5GHz
2、RAM：2GB DDR3 RAM @400Mhz
3、Flash：16GB eMMC
4、LCD：7.2寸 TFT 真彩色LCD屏、分辨率为800*480
5、1080P大尺寸高清视频
6、支持HDMI接口
7、支持1个USB HOST 2.0，1个USB OTG 2.0接口
8、支持2个SDIO接口（2个SD卡接口，1个T-FLASH卡接口，1个SDIO wifi接口）
9、支持RS232串口×4
10、支持100M以太网卡
11、支持AC97接口，立体声音频输入/输出
12、支持RTC实时时钟保存

反向控制II模块：

1、1个标准简牛接口，
2、个标准mini-USB仿真器接口，
3、个步进电机，
4、个数码管，
5、个蜂鸣器，
6、1个直流电机，
7、1个带常开和常闭输出的继电器。

RFID模块：

1、主频：13.56MHz
2、接口：防反插设计标准简牛接口。
3、支持ISO/IEC15693、ISO/IEC14443AISO/ IEC14443B协议
4、支持SPI接口模式；
5、包含512字节EEPROM；
6、64 bytes的FIFO
7、1个完全对称的CC2530模块插件接口；
8、1个标准mini-USB仿真器接口。


系统底板-接口：
1、LCD：7.2寸 TFT 真彩色LCD屏、分辨率为800*480
2、串口：RS232串口×2，RS485串口×1
3、USB接口：USB Host ×4，USB Slave ×1， MiniUSB ×1，用于CC2530芯片的仿真调试
4、1个SD卡接口，支持 SD Memory,最大可达8GB，同时支持SDIO
5、1个TV-OUT接口，输出 CVBS，可以接电视
6、1个旋钮式变阻器，用于模拟 AD信号输入
7、音频接口：AC97,音频输入输出口各一个
8、Zigbee：板载CC2530芯片，支持2.4G超低功耗无线通信技术，支持Zigbee2007/PRO，支持TinyOS
9、1 个蜂鸣器
10、扩展接口1：支持3种频段的RFID读写装置和M2M 路由器
11、扩展接口2：支持其他外设

M2M通信模块 ( 网络节点 )
1、M2M模块使用华为公司出产的MG323模块，该模块支持GSM850 /900/1800/1900MHZ四个频段，最大发射功率： EGSM900/GSM850 Class4(2W)，GSM1800/ GSM1900 Class1(1W)。支持协议：GSM/GPRS Phase2/2+。支持GSM 标准AT 命令、V.25 AT命令、华为扩展的AT 命令，内嵌了 TCP/IP协议； 2、1个30Pin拓展插槽； 3、1个电源指示灯; 4、1个工作状态信号LED；

WIFI模块
无线传输速率: 150Mbps,网络标准: 802.11b 802.11g 802.11a,无线网络支持频率: 2.4G

蓝牙模块
支持Bluetooth4.0协议，高速透传转发,最大速率可达 6 KBytes/s。

GPS模块：
定位精度：未加偏差修正、位置 5-25 米圆周误差（CEP）、速度 0.1 米/秒、时间 1 微秒、加偏差修正 (DGPS)、位置 1.5 米、速度 0.05 米/秒。

嵌入式教学平台软件：
1、Linux底层开发包 2、Android底层开发包 3、Zstack底层开发包 4、Android上位机监控软件
