【SIRFID-SYX-0100】RFID教学平台

产品介绍
配套产品
相关文档
同类产品

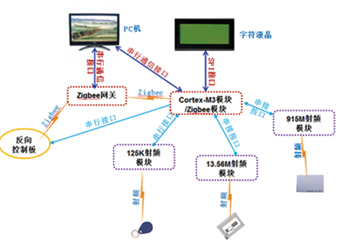

产品总体架构介绍：

RFID教学平台（SIRFID-SYX-0100）依据目前物联网实验建设的最新要求，吸收国内、国外同类产品的优点，充分考虑高校的RFID 的教学的特点精心设计而成。RFID平台集成低频、高频、超高频及2.4G的数据采集功能，同时还集成PS/2与串行接口支持对一、二维码数据的采集，并提供了众多实验例程和典型应用，便于学生熟悉和掌握一、二维码和RFID的原理和实际应用。
　　 RFID教学平台包括硬件、软件、实验资源三大部分。实验资源包括基本stm32的基础实验、uCos实验、传感器信息采
集实验、短距离通讯实验、及上位机软件交互控制实验等，可以完全满足物联网和嵌入式相关专业的教学研究需求。


产品用途：
1、基础实验 2、课程设计 3、科技创新	4、竞赛活动 5、毕业设计 6、专业认识

适用课程专业：
1、物联网工程专业 2、软件工程专业 3、计算机专业 4、嵌入式专业 5、楼宇智能化工程专业	6、现代物流专业 7、自动化专业 8、现代化农业专业 9、智能交通专业 10、公共卫生与远程医疗专业

产品特性：
全流程科研教学平台（射频识别+传输+反向控制）全方位的技术探索体验平台（RFID+Zigbee+ARM）模块化硬件设计,接口丰富,便于二次开发全配套教学科研用书,行业实训资源,开发工具及技术培训支持服务


硬件资源：
CC2530模块
1、使用TI当下主流 Zigbee解决方案中推荐的处理CC2530，内置增强型8051单片机,含有丰富的 I/O端口、内置温度传感器、 A/D和各种常用外围接口(定时器、UART、DMA、中)；

2、符合IEEE802.15.4/ZigBee 标准规范，频段范围 2405M-2480M可自由在 16个频段间切换；

无线数据传输速率为 250 kb/s；

3、具有片内256K的可编程Flash，和8K 的RAM；

4、工作电压3.0V-3.6V，超低功耗，支持休眠及唤醒功能

5、支持专门为无线传感器网络设计的 TinyOS操作系统；

6、兼容XMesh网状协议和 ZigBee标准协议，支持 Z-MAC（集成CSMA、TDMA机制）、X-MAC 等，可方便快速进行二次开发；

7、基于IAR或Keil集成开发环境的工程仿真调试环境；

8、支持路由中继功能、网络节点自动修复功能；

9、可外接配合多种传感器节点模块，进行温湿度、压力、加速度、光感应、声音检测数据采集等。


STM32主控芯片的系统底板：
1、CPU：STM32F107VCT6、ARM Cortex-M3系列、主频72MHz； 2、RAM：64KB； 3、程序Flash：256KB； 4、LCD：3.2寸 TFT 真彩色LCD屏、分辨率为320×240； 5、1个USART； 6、1个USB OTG接口； 7、2个CAN接口； 8、1个Ethernet MAC 10/100M； 9、1个SD卡槽； 10、1个音频输出接口； 11、1个PS/2接口； 12、1个蜂鸣器；

125KHz RFID读写模块：
1、RFID读写芯片：EM4095 2、协议分析MCU：C8051F340 3、1个Mini USB接口 4、1个30Pin拓展插槽 5、可以读取EM400X，EM4050，EM4150，EM4070，EM4170标签 6、1个电源指示灯 7、1个工作状态信号LED

13.56MHz RFID读写模块：
1、RFID读写芯片：TRF7960A 协议分析MCU：C8051F340 2、1个Mini USB接口 3、1个30Pin拓展插槽 4、可以读写遵循ISO15693,ISO18000-3,ISO14443A/B标签 5、1个电源指示灯 6、1个工作状态信号LED


915MHZ RFID读写模块：
1、RFID读写芯片：AS3992 2、协议分析MCU：C8051F340 3、1个Mini USB接口 4、1个30Pin拓展插槽 5、可以读写ISO18000-6C(EPC Gen2)， ISO18000-6A/B标签 6、1个电源指示灯 7、1个工作状态信号LED

2.4G RFID读写模块（也可以做网关板）
1、1个RS232转USB 接口； 2、7个的按键(上下左右、确认、取消、重启)； 3、128*64 图形LCD 显示屏 4、1个CC2530模块的接口插件 5、1个标准mini-USB程序下载及仿真接口； 6、4个GPIO接口的 LED 7、1个精密可调电位器，可进行 ADC转换 8、1个串行接口，用于接 PC机或是其他设备

2.4G RFID有源标签（也可以做电池板）
1、2个完全对称的CC2530模块插件接口； 2、3个GPIO LED灯和1个电源指示； 3、2个2*10的1.27 接口排针，连接了CC2530模块的 4、2个5号电池供电盒，可实现电池供电；
5、具有片内256K的可编程Flash，和8K 的RAM；

GPRS模块
1、GPRS模组：MG323 2、1个30Pin拓展插槽 3、1个电源指示灯 4、1个工作状态信号LED

一维码扫描设备
1、PS/2接口 2、红光扫描头 3、支持CODE93、CODE128、CODABAR、 CODE39等码制

软件资源：
传感器教学平台软件
1、PC端上位机监控软件 2、TinyOS底层开发包 3、ZStack底层开发包
